透明導電フィルム FineXⓇ (ファインクロス) 応用例

透明ヒーター

曇りや氷結をすばやく除去し、機能性維持と快適性向上に貢献します

資料ダウンロード (無料) >> サンプルお申込み >>

透明ヒーターとは？

透明性を保持しながら発熱するデバイスです。

パナソニックでは、
機器の機能性維持・ユーザーの快適使用に貢献する
透明ヒーター開発に
透明導電フィルム FineXⓇ (ファインクロス) を提案します。

透明導電フィルム
 FineXⓇ (ファインクロス) とは >>

こんな おなやみ・おこまりごと ありませんか？

透明部位 や センシングデバイス の 防曇・融雪 を
実現したいけど・・・

視認性・意匠性・機能性 を 損ないたくない！
効率 の よい 対策をするには？

okomarigoto
shita-yajirushi

パナソニックの 透明導電フィルム FineXⓇ におまかせください

ADAS（先進運転支援システム）やAD（自動運転）システムにおいて、
センシング技術は不可欠なものです。
自動運転（LEVEL3）搭載車の市場導入がはじまり、天候や走行環境の影響を
受けずに各種センサーを正常に動作させることが課題となっています。

adas

ADASをエンジン始動直後から正常に動作させるため
防曇・融雪対策に 高透過で急速昇温の透明ヒーター が求められています。

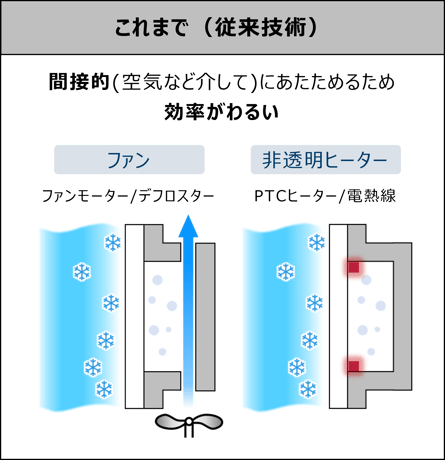

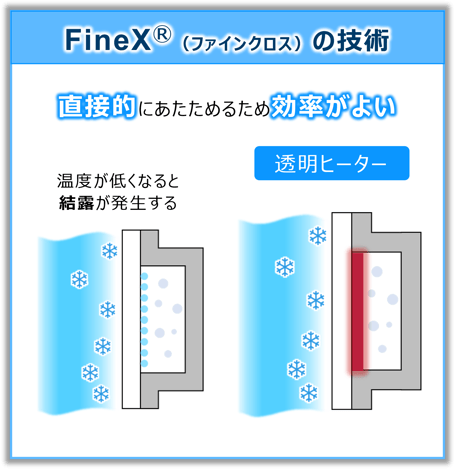

gijutsu_01-2
gijutsu_02-2

shita-yajirushi

特 長  パナソニックの 透明導電フィルム FineXⓇ

1
すぐれた
昇温特性

2
高い
視認性

3
高い
透過性
（赤外域、ミリ波帯域）

4
高い
設計自由度

5
対応
曲面・異形

6

透明導電フィルム
 FineXⓇ (ファインクロス) の 特長 >>

特長 1



すぐれた
昇温特性



 低抵抗 と 独自の配線設計 により
 すばやく・均一に昇温

 feature_1-3

特長 2



高い
視認性



 微細配線による高透過率で
 意匠性を損なわず 直接加熱が可能

 feature_2-5

特長 3



高い
透過性



 独自のメタルメッシュ・配線設計により
 赤外領域・ミリ波領域 において
 高い透過性を確保

 feature_3-2

特長 4



高い
設計自由度



 独自工法と設計ノウハウにより
 高いパターン自由度 にて
 セット設計に貢献

 feature_5-3

特長 5



対応
曲面・異形



 フィルム かつ 独自の配線設計により
 曲面・異形 にて面内温度を均一化

 feature_4

基本仕様  パナソニックの 透明導電フィルム FineXⓇ (ファインクロス)

項目 基本仕様

配線幅

2 um 以上

透過率

89 %※1

開口率

96 %

シート抵抗

2 Ω/sq.

基材

PET・PC

屈曲性

R2 mm以上※2

※1：フィルム基材含む
※2：フィルム単体

基本仕様比較

FineXⓇ (ファインクロス) と従来エッチング工法 >>

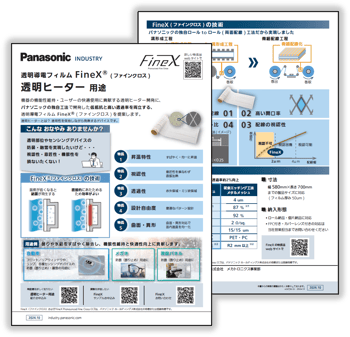

パナソニックの
透明導電フィルム FineXⓇ (ファインクロス)
透明ヒーター 用途

資料ダウンロード (無料) >>

透明ヒーター用途
 紹介お申込み >>

finex_heater_00

用途例  透明ヒーター  透明導電フィルム FineXⓇ (ファインクロス)

自動車



フロント／リアウィンドウやランプ、
走行状況を正確に把握するための各種
センシングデバイスの防曇（曇り止め）・
融雪の用途に。
視認性と安全性、安定したセンシングに
貢献します。



application_1

I熱マネジメント



application_2_2		 application_2-4

FineXⓇ(ファインクロス)透明ヒーター用途の融雪効果
をスキー場にて検証しました。
時間 5:28


application_2-5

FineXⓇ(ファインクロス)透明ヒーター用途の解氷効果
を寒い日の早朝に検証しました。
時間 3:14



Iセンシング機能確保



application_3_2

メガネ


メガネの良好な視界を保ちながら、
防曇（曇り止め）の用途に。
視認性と快適性向上に貢献します。

feature_7

 application_4_1

FineXⓇ(ファインクロス)透明ヒーター用途の防曇効果
をラーメンを食べながら検証しました。
時間 4:09

application_4_2

FineXⓇ(ファインクロス)透明ヒーター用途の防曇効果
を津山名物そずりなべを食べながら検証しました。
時間 10:22

液晶パネル



低温環境下での動作性や応答性の補助、
急激な温度変化による防曇・結露・凍結防止に。
パネルの動作遅延や画質劣化、
機器の誤動作防止に貢献します。

 feature_8-2

おすすめコンテンツ

Iリーフレット

パナソニックの
透明導電フィルム FineXⓇ (ファインクロス)
透明ヒーター 用途

資料ダウンロード (無料) >>

透明ヒーター用途
 紹介お申込み >>

finex_heater_00



I動画

パナソニックの 透明導電フィルム FineXⓇ (ファインクロス) やってみたシリーズ
曇らないメガネ

FineXⓇ(ファインクロス)透明ヒーター用途の防曇効果
をラーメンを食べながら検証しました。
時間 11:34


0:00 オープニング
0:14 FineXⓇの紹介
3:15 ラーメン登場～効果検証
5:06 透明ヒーターの特長と技術紹介
9:49 透明ヒーター付きメガネ製作風景
10:23 サーモグラフィによる昇温スピード検証
曇らないメガネ ショートVer.

FineXⓇ(ファインクロス)透明ヒーター用途の防曇効果
をラーメンを食べながら検証しました。
時間 4:09


0:00 オープニング
0:20 FineXⓇの紹介
2:13 ラーメン登場
2:38 曇らないメガネ


曇らないメガネ ーそずりなべ編ー

FineXⓇ(ファインクロス)透明ヒーター用途の防曇効果
を 津山名物 そずりなべを食べながら検証しました。
時間 10:22


0:00 オープニング
0:25 そずり鍋つくります
3:26 そずり鍋完成～効果検証
5:25 FineXⓇの特長
  技術部長にインタビュー

FineX vs Defroster ①

FineXⓇ (ファインクロス) 透明ヒーター用途の融雪効果
をスキー場にて検証しました。
時間 5:28



FineX vs Defroster ②

FineXⓇ (ファインクロス) 透明ヒーター用途の解氷効果
を寒い日の早朝に検証しました。
時間 3:14



透明部位 や センシングデバイス の 防曇・融雪対策 に
おなやみの方は、お気軽にご相談ください。



 ＼FineXⓇ (ファインクロス) 透明ヒーター用途 のことが 5分でわかる／


資料ダウンロード (無料) >>
