透明導電フィルム FineXⓇ (ファインクロス) 応用例

透明基板

高い視認性と柔軟性で、デザインと機能の融合を実現します

資料ダウンロード (無料) >> サンプルお申込み >>

透明基板とは？

電子部品を実装できる高透過性の回路基板です。

パナソニックでは、
機器の機能性向上・ユーザーの快適使用の向上に貢献する
透明基板開発に
透明導電フィルム FineXⓇ (ファインクロス) を提案します。

透明導電フィルム
 FineXⓇ(ファインクロス) とは  >>

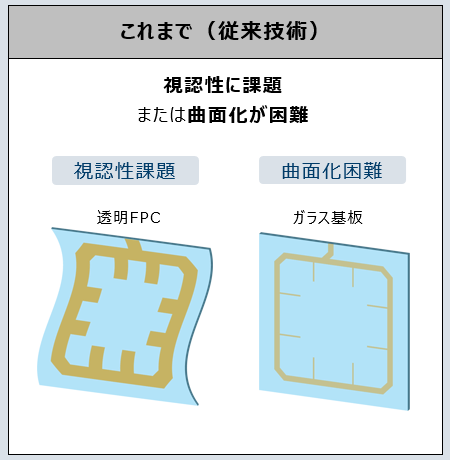

こんな おなやみ・おこまりごと ありませんか？

ガラスや意匠性を保持したい箇所に部品を実装し
透明エレクトロニクスを実現したいけど・・・

視認性・意匠性・機能性 を 損ないたくない！
効率 の よい 対策をするには？

okomarigoto
shita-yajirushi

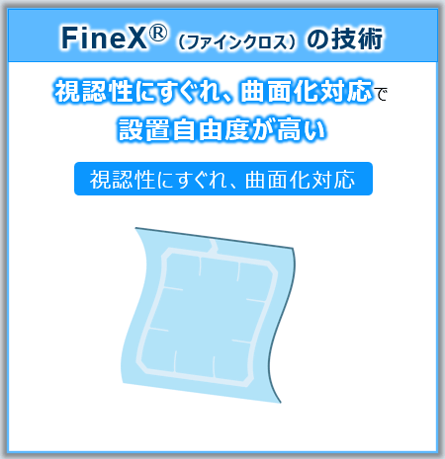

パナソニックの 透明導電フィルム FineXⓇ におまかせください

transparent-pcb_02
transparent-pcb_03

shita-yajirushi

特 長  パナソニックの 透明導電フィルム FineXⓇ

1
すぐれた
視認性

2
高い
設計自由度
（サイズ・外形）

3
柔軟な
曲面対応
（2.5D）

透明導電フィルム
 FineXⓇ(ファインクロス) の特長  >>

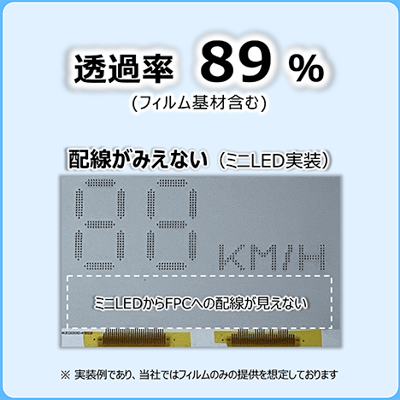

特長 1

すぐれた
視認性

微細配線と黒化処理により
配線がみえない

transparent-pcb_04

特長 2

高い
設計自由度

フィルム基材のため形状やサイズ
は仕様にあわせて実現

finex_pcb_05

特長 3

柔軟な
曲面対応

フィルム基材による曲面対応で
車のガラス部 に搭載可能

transparent-pcb_06

基本仕様  パナソニックの 透明導電フィルム FineXⓇ (ファインクロス)

項目 基本仕様

配線幅

2 um 以上

透過率

89 %※1

開口率

96 %

シート抵抗

2 Ω/sq.

基材

PET・PC

屈曲性

R2 mm以上※2

※1：フィルム基材含む
※2：フィルム単体

基本仕様比較

FineXⓇ (ファインクロス) と従来エッチング工法 >>

パナソニックの
透明導電フィルム FineXⓇ (ファインクロス)
透明基板 用途

資料ダウンロード (無料) >>

透明基板用途
 紹介お申込み >>

finex_pcb_07

用途例  透明基板 透明導電フィルム FineXⓇ (ファインクロス)

自動車



透明ディスプレイの用途に。
自発光による高輝度で、情報の視認性向上、
新たな車室内エンターテインメントの提供
に貢献します。

transparent-pcb_07



IHUD (ヘッドアップディスプレイ)

transparent-pcb_08-2

I車載エンターテインメント

transparent-pcb_09-2
ガラス や 意匠性 を 保持 したい 箇所 の 透明基板設置 に
おなやみの方は、お気軽にご相談ください。



 ＼FineXⓇ (ファインクロス) 透明基板用途 のことが 5分でわかる／


資料ダウンロード (無料) >>



transparent-pcb_10
透明基板用途
 紹介お申込み >>
back_7-2
サンプルお申込み >>
back_7-3
お問い合わせ >>

応用例

社会変革へのお役立ち

finex_image_2

透明ヒーター

透明アンテナ

透明シールド

透明基板

タッチセンサ

FineX (ファインクロス) および FineX Pronounced Fine Cross ロゴは、パナソニック ホールディングス株式会社の商標または登録商標です。
