CCタイプのご紹介
CCタイプは「Capacitor Coupled」の略称で、従来のPhotoMOSリレーで採用している光絶縁方式とは異なり、入力部にLEDを使用しない容量（コンデンサ）絶縁方式を採用したPhotoMOSリレーです。

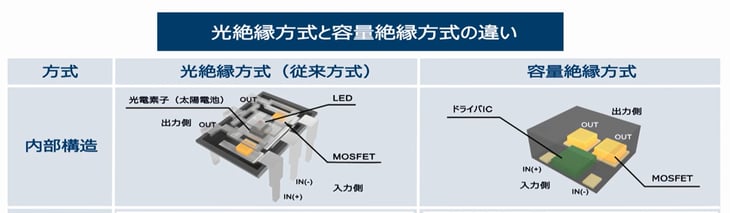

＜光絶縁方式と容量絶縁方式の違い＞
CCタイプは、小型・低背、電圧駆動、低消費電流、高温動作といった特長を備えています。これらの特長から、実装スペースが限られるプローブカードや、消費電力を抑えたい電池駆動機器などで採用されています。
PhotoMOSリレーCCタイプのご紹介動画(約4分)
再生ボタン▶をクリックで動画をご覧いただけます。
CCタイプ 3つの特長
1. 小型・低背
CCタイプは容量絶縁方式を採用することで、小型・低背のTSONパッケージを実現しています。
実装面積：1.8 × 1.95 mm
高さ：0.8 mm
限られた基板スペースでも高密度実装が可能で、高さも1mm以下のため、機器の小型化にも貢献します。
2.電圧駆動・低消費電流
CCタイプは、一般的なPhotoMOSリレーのようなLEDへの電流駆動ではなく、電圧駆動方式を採用しています。
そのため、LED入力用の電流制限抵抗が不要で、電源を接続するだけで入力を駆動できます。部品点数の削減や入力回路の簡素化にも貢献します。
また、消費電流は最大0.2 mAと低く、消費電力を抑えたい電池駆動機器などにも適しています。
3. 高温動作
CCタイプの動作保証温度は最大105 ℃です。
高温環境で使用される機器にも対応しており、特にプローブカードなど、高温環境で使用されるアプリケーションにも適しています。
ご使用時の注意
CCタイプをご使用いただく際は、以下の点をご確認ください。
・入力電源のリップル電圧は、±0.5 V以内となるよう設計してください。
・発振回路や外来ノイズの影響については、実機で十分に評価を行い、必要に応じてシステム側で対策を実施してください。
・静電気（ESD）対策を十分に行ってください。
・入出力間を接続して使用する場合や、出力電圧波形がkHz オーダーとなる用途では、期待する性能が得られない場合があります。必ず実機で動作をご確認のうえ、ご使用ください。
まとめ
CCタイプは、容量絶縁方式を採用することで、小型・低背、電圧駆動、低消費電流、高温動作を実現したPhotoMOSリレーです。
特に、実装スペースが限られる機器や、消費電力を抑えたい電池駆動機器、高温環境で使用されるアプリケーションに適しています。従来の光絶縁方式のPhotoMOSリレーとは異なる特長を活かし、用途に応じた最適なデバイス選定にぜひご活用ください。
