【PhotoMOS®通信】PhotoMOSリレーアプリケーション事例⑧：絶縁検知回路

PhotoMOS通信-044-0

パナソニックインダストリーで、信号制御用リレーのマーケティングを担当している片上です。
【PhotoMOS®通信】は、PhotoMOSリレーやシグナルリレーなどの信号制御用リレーの選定や、それらのリレーを活用した製品設計にお役立ちいただける情報をご紹介していきます。

※「PhotoMOS」「フォトモス」「PhotoMOSリレー」「フォトモスリレー」はパナソニックホールディングス (株) の商標です。

絶縁検知とは？

太陽光インバーター、EV充電スタンド、無停電電源装置（UPS）などの高電圧を扱う機器では、安全確保のために電気的絶縁が重要となります。

万が一、絶縁性能が低下した状態で機器に触れると、感電などの事故につながる可能性があります。
そのため、これらの機器では、絶縁状態を定期的に確認・監視するための仕組みが用いられています。

絶縁検知回路におけるPhotoMOSリレーの役割

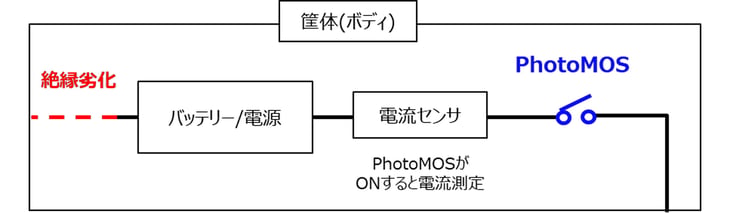

PhotoMOSリレーは、UPSなどのバッテリー／電源と筐体（ボディ）間の絶縁状態を確認するためのスイッチとして使用されます。

通常時は、高電圧回路と筐体（ボディ）との間に十分な絶縁が保たれているため、測定時に流れる電流はごく小さくなります。

一方で、経年劣化や湿気、汚れなどの影響により絶縁性能が低下すると、微小な漏れ電流が増加する場合があります。この変化を検知することで、異常の兆候を把握することが可能になります。

絶縁検知回路にPhotoMOSリレーを使う3つのメリット

1. 最大1,500 Vの高負荷電圧品までラインアップ
PhotoMOSリレーは、最大負荷電圧 1,500 V品までラインアップしております。
高電圧電源や高電圧バッテリー用途にも対応可能です。
※ご使用の際は、十分なディレーティング設計をご検討ください。

2. 機器の長寿命化に貢献
PhotoMOSリレーは機械接点を持たないため、接点摩耗が発生せず、繰り返し動作に対して安定した性能を維持します。長期的な機器の安全性向上に貢献します。

3. 小型化
PhotoMOSリレーは半導体接点のため機械的構造がなく、小型です。これにより、絶縁検知回路自体を小型化することが可能です。

その他

本記事で紹介しているのは、民生用途における絶縁検知です。
車載用途の絶縁検知に関するホワイトペーパーもご用意しておりますので、ご興味がございましたら、ぜひダウンロードしてください。
ダウンロードはこちら

まとめ

絶縁検知は、太陽光インバーターやUPSやEV充電スタンドなどの高電圧機器において、安全性を確保するための重要な機能の一つです。

PhotoMOSリレーは、高耐圧・長寿命・小型といった特長を活かし、絶縁検知回路におけるスイッチ用途として活用されています。また、機械接点を持たないため、繰り返し動作が求められる用途においても、安定した動作が期待できます。

パナソニックインダストリーでは、絶縁検知用途に対応可能な各種PhotoMOSリレーをラインアップしております。用途や回路条件に応じた製品選定についても、お気軽にご相談ください。

今回ご紹介した内容はいかがだったでしょうか？
みなさまの製品設計や部品選定のお役に立てれば幸いです。
本記事や【PhotoMOS®通信】へのご質問・ご要望がございましたら、お気軽にお問い合わせください。
