パナソニック インダストリーで、信号制御用リレーのマーケティングを担当している片上です。
【PhotoMOS®通信】は、PhotoMOSリレーやシグナルリレーなどの信号制御用リレーの選定や、それらのリレーを活用した製品設計にお役立ちいただける情報をご紹介していきます。
※「PhotoMOS」「フォトモス」「PhotoMOSリレー」「フォトモスリレー」はパナソニック ホールディングス (株) の商標です。
モータブレーキとは？
モータブレーキとは、モータの回転を減速・停止させるための制御手段を指します。
用途によっては、停止後の状態を維持する役割も担います。
ブレーキの方式には、以下のようなものがあります。
・モータの電気的な制御によって減速させる方法
・外部のブレーキ機構を動作させる方法
など、複数のアプローチがあり、用途やシステム構成に応じて使い分けられます。
モータブレーキ回路におけるPhotoMOSリレーの役割
PhotoMOSリレーは、モータブレーキに関連する回路において、ブレーキ動作を制御するためのスイッチ素子として活用できる可能性があります。
想定される用途例としては、以下が挙げられます。

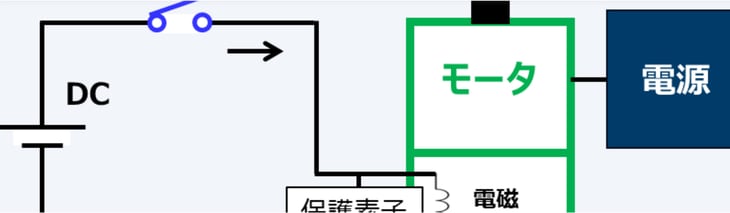

・ブレーキ駆動用のソレノイドON/OFFの制御
・ブレーキ動作を行う回路の切り替え
モータブレーキ回路にPhotoMOSリレーを使う2つのメリット
機器の小型化に貢献
PhotoMOSリレーは半導体リレーであり、メカニカルリレーと比較して小型・低背で、実装面積を抑えることができます。
そのため、モータ制御基板の省スペース化に貢献し、機器全体の設計自由度向上につながります。
機器の長寿命化に貢献
PhotoMOSリレーは機械接点を持たないため、接点摩耗が発生せず、繰り返し動作に対して安定した性能を維持します。
モータブレーキは動作頻度が高くなりやすいため、部品交換の頻度低減に寄与します。
その他
サージ対策
ブレーキ関連の回路では、コイルやインダクティブ負荷が含まれる場合があり、スイッチング時にサージ電圧が発生することがあります。
そのため、
・デバイスの定格に対する十分なマージンの確保
・保護素子（ダイオード、TVS、バリスタ等）の適用
が重要です。
安全性を考慮した設計
ブレーキ機能は装置の安全性に関わるため、異常時の動作も含めたシステム設計が重要です。
まとめ
モータブレーキ回路においてPhotoMOSリレーは、ブレーキ動作を制御するスイッチ素子として活用できる可能性があり、装置の小型化や高頻度動作への対応といった点で有効な選択肢となります。
一方で、ブレーキ関連の回路はインダクティブ負荷を含む場合が多く、サージ電圧や発熱などを考慮した適切なデバイス選定が重要です。
用途や使用条件に応じて特性を見極めることで、安定したブレーキ制御と装置全体の信頼性向上につながります。
今回ご紹介した内容はいかがだったでしょうか？
みなさまの製品設計や部品選定のお役に立てれば幸いです。
本記事や【PhotoMOS®通信】へのご質問・ご要望がございましたら、お気軽にお問い合わせください。
