凹凸・光沢、表面状態の異なる金属ワークで、 移動分解能を検証
ラインスポットタイプの レーザ変位センサ HL-G2 と従来のピンスポットタイプの変位センサで 移動分解能の⽐較実験
実験内容
凹凸・光沢の異なる6種類の対象ワークに対して、移動分解能を比較します。
対象ワーク
凹凸対応力検証
|
|
光沢対応力検証
|
|
 アルミ（ヘアライン加工）
 黒アルマイト＋ブラスト処理 30µm
 黒アルマイト＋ブラスト処理 100µm
|
|
 アルミダイキャスト（ADC12）
 アルミ （未処理）
 白アルマイト
|
↓各材質の実験動画と移動分解能結果グラフはコチラ↓
|

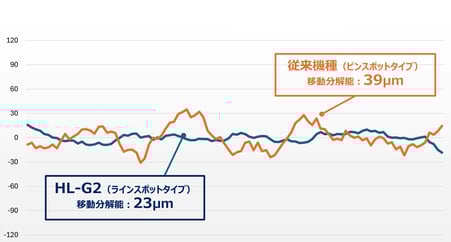

アルミ（ヘアライン加工）
|
|

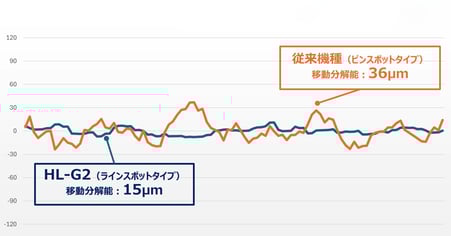

アルミダイキャスト（ADC12）
|
 |
|
 |
|
 ラインスポットはばらつきが小さい
|
|
新光学系採用HL-G2は従来機に比べ
測定値が安定
|
|

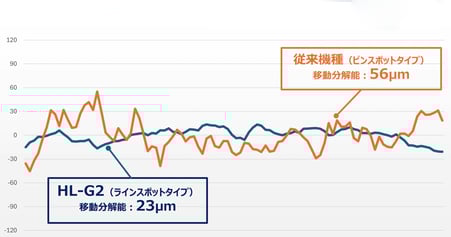

黒アルマイト＋ブラスト処理 30µm
|
|

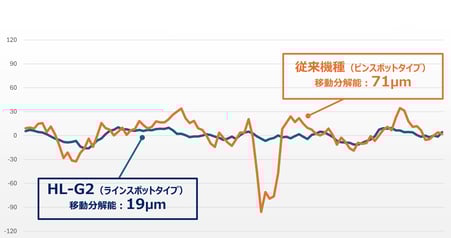

アルミ （未処理）
|
 |
|
 |
|
ラインスポットはばらつきが小さい
|
|
新光学系採用HL-G2は従来機に比べ
測定値が安定
|
|

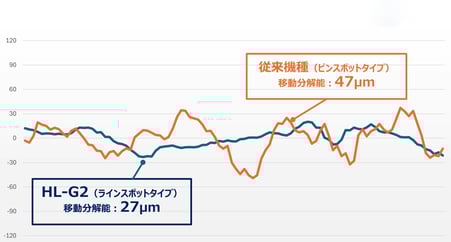

黒アルマイト＋ブラスト処理 100µm
|
|

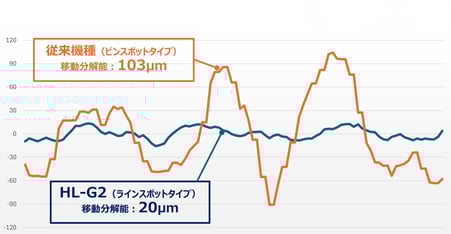

白アルマイト
|
 |
|
 |
|
ラインスポットはばらつきが小さい
|
|
新光学系採用HL-G2は従来機に比べ
測定値が安定
|
| まとめ |
|
HL-G2はラインスポットビームと新光学系および低ノイズCMOSセンサ採⽤により、凹凸や光沢のある対象ワークで、測定値のばらつきが小さく、安定した検出を⾏うことができます。
検出が出来ない、測定値が安定しない等お困りの方はぜひご相談下さい。 |
