【PhotoMOS®通信】4点ユニットリレー/ターミナルとは？

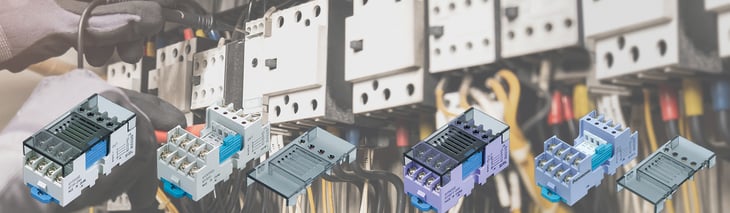

PhotoMOS通信-020-0

パナソニックインダストリーで、信号制御用リレーのマーケティングを担当している片上です。
【PhotoMOS®通信】は、PhotoMOSリレーやシグナルリレーなどの信号制御用リレーの選定や、それらのリレーを活用した製品設計にお役立ちいただける情報をご紹介していきます。

※「PhotoMOS」「フォトモス」「PhotoMOSリレー」「フォトモスリレー」はパナソニックホールディングス (株) の商標です。

制御盤の省スペース化やメンテナンスの効率化を検討されている方へ、今回は、当社製品の「4点ユニットリレー」および「4点ユニットターミナル」をご紹介します。

どちらもリレーを4点まとめて搭載・接続できるユニットで、盤内の配線をすっきり整理できるのが特長です。
また、実際によくいただくご質問を Q&A形式でまとめていますので、導入の検討や設計の参考に是非お役立てください。

4点ユニットリレーとは

当社製品であるPA-Nリレーまたは、PhotoMOSリレー powerタイプを4個搭載したユニットです。

スクリーンショット 2025-10-08 110709

主な特長は以下の3点です。

1. ネジ端子接続
2. リレー交換が容易
3. DINレール取り付け対応

それぞれについて説明していきます。

1. ネジ端子接続-はんだ付け不要で簡単配線

4点ユニットリレーに搭載されているリレーは主に2種類あります。

1. PA-Nリレー
aaaa

2. PhotoMOSリレー powerタイプ
power

これらのリレーの端子形状はスルーホール端子のため、本来ははんだを使った実装が必要になります。しかし、4点ユニットリレーはネジ端子となっているため、はんだが不要で、容易に接続することが可能です。

画像1-1

2. リレー交換が容易 ― メンテナンス時間を短縮

4点ユニットリレーでのリレー交換は付属されている取り外し工具を使うことで、簡単に行うことができます。
これによりリレーが故障した時に、別のリレーを用意するだけで、迅速に交換が可能です。

画像2-1

3. DINレール取り付け対応 ― 設置もワンタッチ

本体自体がDINレール取り付け可能な形状になっておりますので、ワンタッチでDINレールへの取り付けが可能です。

Q＆A：よくあるご質問

Q1. 4点ユニットリレーと4点ユニットターミナルの違いは？

A1. リレーが搭載されているかどうかの違いです。

4点ユニットターミナルにリレーを4個搭載したものが「4点ユニットリレー」となります。そのため、4点ユニットターミナル単体にはリレーが搭載されていません。

リレー搭載有無以外の違いはありませんので、4点ユニットターミナルに別途対応リレーを取り付けて頂くと、4点ユニットリレーと同じものとしてご使用いただけます。

Q2. 4点ユニットリレー、4点ユニットターミナルの種類を教えてください。

A2. 下記表をご参考ください。

用途に応じてPA-Nタイプ／PhotoMOSリレー powerタイプをご選定ください。

商品タイプ	種類	品番	搭載可能リレー
PA-Nリレータイプ	4点ユニットリレー	AY32001 ※PA-Nリレー搭載済み	・PA-Nリレー・PhotoMOSリレー　power 電圧駆動タイプ　AQZ10D (DC専用) 　AQZ20D (AC/DC兼用)
		AY32002 ※PA-Nリレー搭載済み
	4点ターミナル	AY30000
備考	AY32001とAY32002は定格入力電圧が異なります。 PA-Nリレー及び、PhotoMOSリレー Power 電圧駆動タイプのみが搭載可能です。 PhotoMOSリレー Power 電流駆動タイプは搭載できません。詳細はカタログ（こちら）をご確認ください。
PhotoMOSリレーパワータイプ	4点ユニットリレー	AY34001 AQZ102搭載済み (DC専用）	・PhotoMOSリレー　power 電流駆動タイプ　◆DC専用　　AQZ102 　　AQZ105 　　AQZ107 　　AQZ104 　◆AC/DC兼用　　AQZ202 　　AQZ205 　　AQZ207 　　AQZ204 　　AQZ404
		AY34002 AQZ102搭載済み (DC専用）
		AY35001 AQZ204搭載済み (AC/DC兼用）
		AY35002 AQZ204搭載済み (AC/DC兼用）
	4点ターミナル	AY30001
		AY30002
備考	AY34001とAY34002は定格入力電圧が異なります。同様にAY35001とAY35002も定格入力電圧が異なります。 PhotoMOSリレー Power 電圧駆動タイプは搭載できません。詳細はカタログ（こちら）をご確認下さい。

Q3. PA-Nリレータイプ、PhotoMOSリレーパワータイプには、すべてのPhotoMOSリレー powerタイプを搭載することができますか？

A3. すべてが搭載できるわけではございません。

PA-NリレータイプにはPA-Nリレー、及びPhotoMOSリレー Power 電圧駆動タイプのみが搭載可能です。PhotoMOSリレーパワータイプには一部品番（AQZ*0*G）を除くPhotoMOSリレー Power 電流駆動タイプのみ搭載可能です。
詳しくはカタログ（PN-Aリレータイプ / PhotoMOSリレーパワータイプ）をご確認ください。

Q4. 4点ユニットリレーに掲載されている定格や寿命が個別のリレーと異なるのはなぜ？

A4. ユニット内部での熱影響を考慮しているためです。

リレーは近接取付時にリレー本体の放熱などによる周囲温度上昇などで、リレーの寿命・特性などに影響を受けてしまいます。4点ユニットリレーはこの影響を考慮し、定格や寿命が異なっています。

Q5. PhotoMOSリレータイプの4点ユニットリレーには外付け抵抗を用意する必要がありますか？

A5. 不要です。

PhotoMOSリレータイプの4点ユニットターミナルは抵抗内蔵のため、外付け抵抗なく電圧で動作します。

Q6. ４点ターミナルはリレーの搭載数が4個未満でも問題はありませんか？

A6. 問題なくご使用いただけます。

4点のうち未使用箇所があっても正常に動作します。

Q7. 異なるリレーを混在させても大丈夫ですか？

A7. 問題なくご使用いただけます。

たとえば、PA-Nリレータイプの4点ユニットターミナルに PA-NリレーとPhotoMOSリレー Power 電圧駆動タイプを各2個ずつ搭載しても使用可能です。
