PhotoMOSリレー HFタイプのご紹介

HFタイプの「HF」とは、High Function の略称で、高負荷電圧に対応しながら、比較的大きな負荷電流を流せる高機能なPhotoMOSリレーです。計測機器や検査装置、産業機器など、高い負荷電圧・比較的大きな負荷電流を制御する用途で採用されています。
一般的にPhotoMOSリレーは、負荷電圧が高くなるほどオン抵抗が大きくなり、流せる負荷電流は小さくなる傾向があります。一方、HFタイプは高い負荷電圧に対応しながらも、比較的大きな負荷電流を流すことができる点が大きな特長です。

今回は、HFタイプの3つの特長をご紹介します。

1. 負荷電圧1,200 V・負荷電流0.75 A品をラインアップ

HFタイプでは、負荷電圧1,200 V・負荷電流0.75 Aに対応したAQV209Gをラインアップしています。一般的な高負荷電圧対応のPhotoMOSリレーでは、高負荷電圧化に伴いオン抵抗が大きくなるため、流せる負荷電流が小さくなります。
例えば、AQV259は負荷電圧1,000 Vに対応していますが、負荷電流は0.03 Aです。

一方、AQV209Gは負荷電圧1,200 Vでありながら0.75 Aまで対応しており、高負荷電圧用途においても比較的大きな負荷電流を流すことができます。
そのため、高負荷電圧かつ比較的大きな負荷電流が求められる用途では、HFタイプが有力な選択肢となります。

2. 低オン抵抗

HFタイプは、高負荷電圧でありながらオン抵抗が小さいことも特長です。
HFタイプでないAQV259は85 Ωであるのに対し、HFタイプであるAQV209Gのオン抵抗は平均で1 Ωと小さくなっております。
オン抵抗が小さいことで、スイッチオン時の電力損失を抑えることができ、発熱の低減にも貢献します。また、比較的大きな負荷電流を扱う用途においても効率よく負荷を制御できるため、機器性能の向上にも貢献します。

3. 小型SSOPパッケージ品もラインアップ

HFタイプでは、小型のSSOPパッケージを採用したAQV206GVYもラインアップしています。
AQV206GVYは、負荷電圧600 V、負荷電流0.15 Aに対応しています。

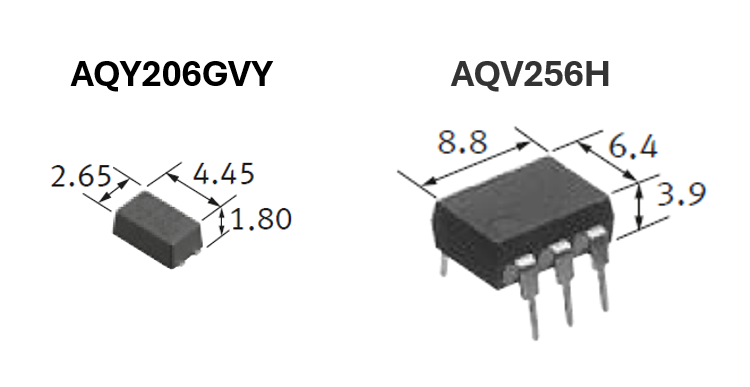

同等クラスの高負荷電圧対応PhotoMOSリレーであるAQV256Hは、負荷電圧600 V、負荷電流0.13 Aですが、パッケージはDIP6となります。

さらに、オン抵抗についてもAQV206GVYの方が小さく、高負荷電圧・低オン抵抗・小型化を実現しています。
SSOPパッケージを採用することで実装面積を抑えられるため、基板の小型化や高密度実装が求められる機器にも適しています。

まとめ

HFタイプは、

・高負荷電圧と比較的大きな電流を両立
・低オン抵抗により電力損失や発熱を低減
・小型SSOPパッケージもラインアップ

という特長を備えたPhotoMOSリレーです。
高負荷電圧と比較的大きな負荷電流を同時に求められる計測機器や検査装置、産業機器などに適しており、高負荷電圧用途における新たな選択肢となります。
従来の高負荷電圧対応PhotoMOSリレーでは負荷電流やオン抵抗が課題となる用途でも、HFタイプは優れた性能を発揮します。ぜひ用途に応じた製品選定にご活用ください。
