リレーってどんなもの?
リレーとは
継電器ともいい、①電磁石 ②接点機構 で構成され「電磁石に、ある値以上の電流を流した時に生ずる電磁吸引力を利用して、接点機構を作動させるもので、コイルに与えられる電圧、電流(入力信号)により、接点の開閉を行なうもの」と定義しています。
簡単に表すと

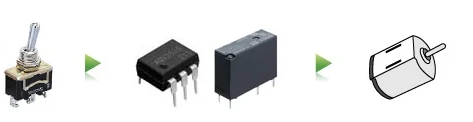

スイッチ等から電気信号を受け取ってモータ等の出力部に伝える中継係
運動会のリレー
制御機器のリレー
リレーの分類
大きく分けて「2分類」
制御用リレー
有接点形
メカニカルリレー
接点が機械的に開閉
無接点形
半導体リレー
〈PhotoMOSリレー/SSR(ソリッドステートリレー)〉
接点(出力部)が半導体で
機械的な開閉はしない
リレーの用途例
リレーは世の中にある様々な機械に使用されています。
デジタル家電
- 薄型テレビ
- 家庭用ゲーム機
![テレビのイラスト](http://ac-blog.panasonic.co.jp/hs-fs/hubfs/blogimg/beginner/reley/reley/kiso_01_03_Img_01_01.jpg?width=120&height=80&name=kiso_01_03_Img_01_01.jpg)
OA機器
- コピー機
- FAX複合機
![OA機器のイラスト](http://ac-blog.panasonic.co.jp/hs-fs/hubfs/blogimg/beginner/reley/reley/kiso_01_03_Img_01_02.jpg?width=120&height=80&name=kiso_01_03_Img_01_02.jpg)
車載機器
- カーナビゲーション
- 自動車盗難防止装置
![車載機器のイラスト](http://ac-blog.panasonic.co.jp/hs-fs/hubfs/blogimg/beginner/reley/reley/kiso_01_03_Img_01_03.jpg?width=120&height=80&name=kiso_01_03_Img_01_03.jpg)
セキュリティ機器
- 防犯カメラ
- 警報機
- 出入管理装置
![セキュリティ機器のイラスト](http://ac-blog.panasonic.co.jp/hs-fs/hubfs/blogimg/beginner/reley/reley/kiso_01_03_Img_01_04.jpg?width=120&height=80&name=kiso_01_03_Img_01_04.jpg)
白物家電
- 冷蔵庫
- 電子レンジ
- 洗濯機
- エアコン
- 炊飯器
![白物家電のイラスト](http://ac-blog.panasonic.co.jp/hs-fs/hubfs/blogimg/beginner/reley/reley/kiso_01_03_Img_01_05.jpg?width=120&height=220&name=kiso_01_03_Img_01_05.jpg)
産業機器
- 産業用ロボット
- 工作機械
- 包装機
![産業機器のイラスト](http://ac-blog.panasonic.co.jp/hs-fs/hubfs/blogimg/beginner/reley/reley/kiso_01_03_Img_01_06.jpg?width=120&height=80&name=kiso_01_03_Img_01_06.jpg)
医療機器
- 血圧器
- 超音波診断装置
- 介護ベッド
![医療機器のイラスト](http://ac-blog.panasonic.co.jp/hs-fs/hubfs/blogimg/beginner/reley/reley/kiso_01_03_Img_01_07.jpg?width=120&height=80&name=kiso_01_03_Img_01_07.jpg)
