PhotoMOSリレーアプリケーション事例②：計測器

 はじめに

今回の記事では、PhotoMOSリレーのアプリケーション事例として、計測器について紹介します。

計測器とは？

計測器とは、その名の通り、何らかの測定を行うための機械のことで、測定対象によって名称は様々です。

例えば、電圧を測定する機械であれば電圧計、半導体の検査を行う機械であれば半導体テスターなどがあります。

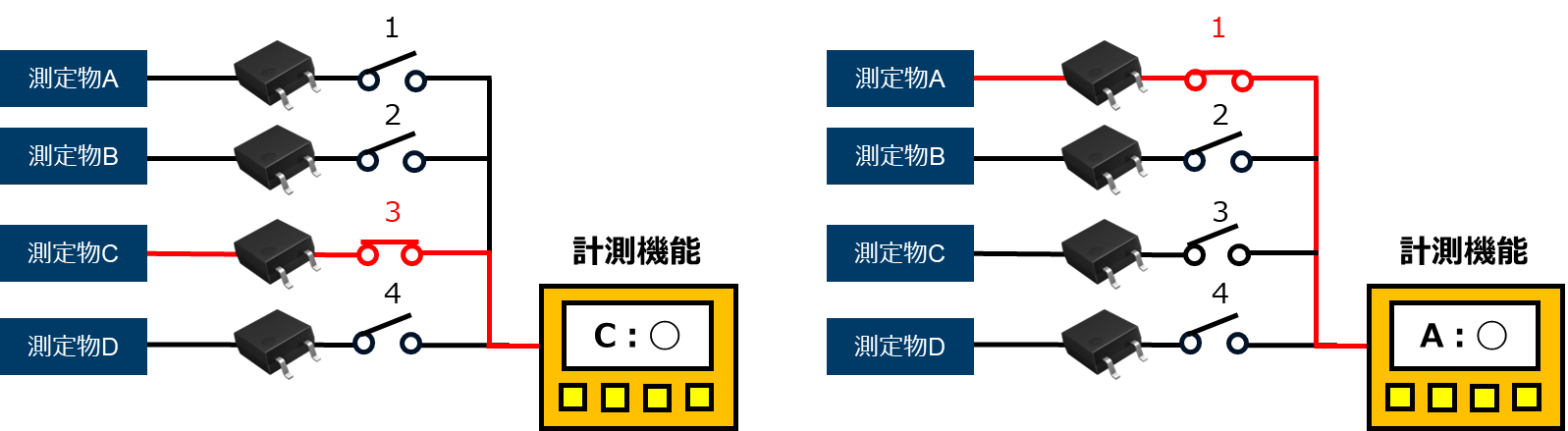

PhotoMOSリレーはこれらの装置の中で、測定対象の切り替えや、測定項目の切り替えなどに使用されることがあります。

計測器においてPhotoMOSリレーを採用する３つのメリット

小型×高速動作により検査装置の性能向上に貢献

PhotoMOSリレーは機械的接点を持たないため、小型かつ高速動作が可能です。

限られた基板スペースに多く実装することができ、また切り替え速度もmsレベルであるため、数量と速度の両面から検査装置の性能向上に貢献します。

接点寿命レスにより検査装置の寿命向上に貢献

PhotoMOSリレーは機械的接点を持たないため、駆動回数の蓄積による接点トラブルが発生しません。

特に計測器は1日あたりの切り替え回数が多く、接点寿命は機械トラブルの要因に直結します。

多様な製品ラインナアップによりご要望にお答えが可能

計測器では、測定内容に応じてスイッチに求められる特性が異なります。

例えば、高周波信号を使用する場合には、C（出力端子間容量）やR（オン抵抗）を小さくする必要があります。

PhotoMOSリレーは半導体リレーであるため、機械式リレーと比較してCやRが大きくなる傾向があります。

しかし、それらのご要望に対応できるような製品シリーズをラインアップしており、さらにラインアップにない場合は特注品としての検討も可能です。

下記ページにてラインアップ確認が可能です。

 PhotoMOSリレー スペック条件検索 - パナソニック

まとめ

計測器においては、PhotoMOSリレーの小型・高速動作・長寿命といった特長が評価され、多くの場面で使用されています。

一方で、半導体の特性上、高周波特性については機械式リレーと比較して注意が必要です。

PhotoMOSリレーには高周波特性に特化したラインアップもございますので、ぜひご確認ください。
